조적벽체 보강공법의 필요성

< 보수전 상태 확인 >

조적조에 대한 설계 이해와 시공 품질의 부족으로 과거에 지어진 적별돌 건축물은 무수한 균열을 발생하는 등 건축의 안전성에 여러 문제점을 나타내는 경우가 많습니다. 따라서 이러한 원인을 진단하여 분석하고 검증받은 건축기술을 통해 완벽하게 보수하고 관리할 수 있는새로운 조적벽체 보강공법이 필요합니다.

외벽(치장벽돌) 균열의 원인 확인

< 시공완료 상태 >

  • 치장벽돌 지지부위 부실

    건축물의 지지기반에 대한 시공상의 문제점

  • 외벽과 내벽의 미결속

    결철물의 부재에 따른 기술상의 문제점

  • 몰탈 및 벽돌의 수축과 팽창

    몰탈 성분의 불량 및 외부 환경의 영향

  • 몰탈의 접착력 저하

    부실시공, 주변환경의 변화, 기후의 변화에 따른 영향

타 공법과의 비교

구분 타 회사의 일반적인 공법 하이픽스(Hi-Fix) 보수·보강 공법
공법
순서
개요

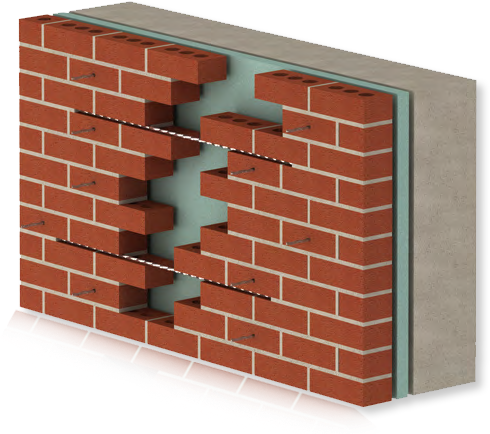

  1. ➊ 벽돌 벽체 전체 철거
  2. ➋ 내부단열재 철거
  3. ➌ 조적용 보강재 설치 및 재시공
  4. ➍ 창호 교체 및 내부 부분 재시공
  1. ➊ 개구부 상단 5단 커팅 후 부분 해체
  2. ➋ 내부 단열재 보호 후 창호 주변 실리콘 마감
  3. ➌ 조적용 보강재 설치 후 해체 부분 시공
  4. ➍ 줄눈 마감
공사비 비교적 높다 일반적인 공법 보다 약 45% 공사비 절약
공사비 6개월(40개 교실 기준)
장기간의 공사로 학업일정에 지장을 준다(소음과 분진)		 2.5개월(40개 교실 기준)
단기간의 공사로 학업 일정에 지장을 주지 않는다.
시공시
장ㆍ단점
  1. ➊ 치장벽돌 전체 철거로 창호 교체가 불가피하며 그에 따른 부분적 내부 공사가 뒤따른다.
  2. ➋ 폐단열재(석면 등)의 철거와 외벽 전체 치장물의 재시공, 내·외부 양생에 따른 추가공정과 환경문제가 발생한다.
  3. ➌ 시공성, 안정성이 떨어지고 공기가 길어지며 가설비용이 증가한다.
  4. ➍ 보수공사로 인한 시설운영 및 공간활용에 제한을 받을 수 있다.
  1. ➊ 창호 교체가 불필요하기 때문에 그에 따른 부수적인 내부 공사가 필요없다.
  2. ➋ 기존의 단열재를 보호할 수 있다.
  3. ➌ 시공성과 안정성을 확보할 수 있어 추가공정이 필요 없다.
  4. ➍ 개구부 상단의 벽돌 5단 정도의 벽돌교체로 시공범위를 줄일 수 있어 폐기물의 양을 억제할 수 있다.
  5. ➎ 보수공사시 시설운영 및 공간활용이 용이하다.
상세구분 완전 철거 후 재시공 방법 부분 철거 후 턱내기 및 앵카 방법
외관
  1. ➊ 슬라브의 보호 몰탈이 떨어져 외관을 훼손할 수 있다.
  2. ➋ 시간이 지나면 보호 몰탈의 이탈로 재보수가 필요하다.
  1. ➊ 외관은 콘크리트 자재의 사용으로 벽돌과 조화가 되지 않는다.
  2. ➋ 보수의 흔적이 뚜렷이 남게 되어 미관에 좋지 않다.
  1. ➊ 원래의 부분과 공사부분을 조화롭게 마감할 수 있다.
  2. ➋ 외관 그대로의 건축미를 유지할 수 있다.
시공시
장ㆍ단점
  1. ➊ 시공기간이 오래 걸려 시간상 많은 문제가 발생할 수 있다.
  2. ➋ 폐기물이 많이 생기며 환경문제를 초래 한다.
  1. ➊ 기존 시멘트골조와 새로운 골조 구조의 양생시간 차이로 인해 철물의 부식 문제를 발생시킨다.
  2. ➋ 외벽에 백화현상이 발생할 수 있어 추가적인 보수가 필요하다.
  1. ➊ 단기간의 공사로 공사비를 절약할 수 있으며 폐기물의 발생을 억제할 수 있어 환경보호에도 유리하다.
  2. ➋ 체계화된 시공방법으로 품질 높은 시공성을 보장할 수 있어 공사 후 재보수가 필요없다.

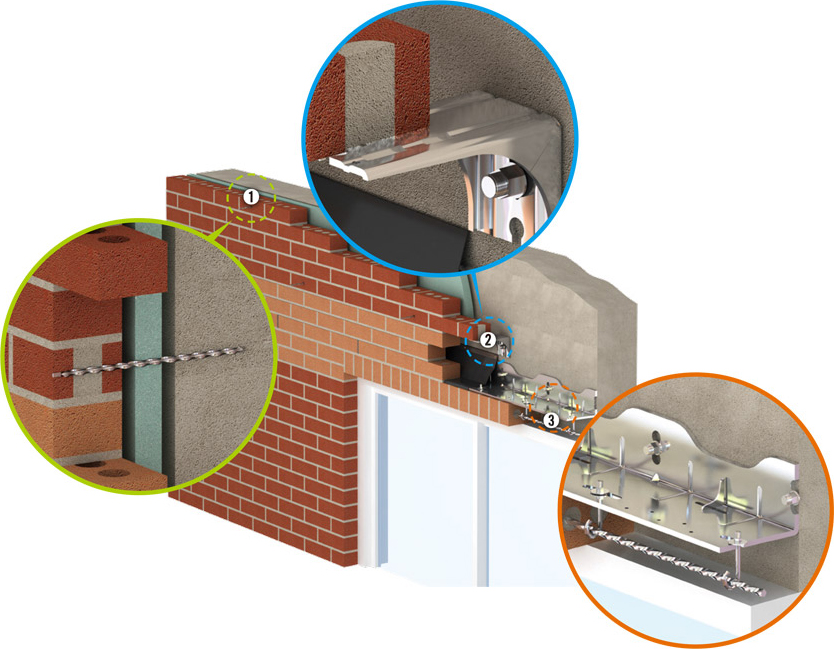

조적벽체 보강공법

1 하이픽스

  • 내벽력과 외벽을 결속하는 철물

  • Stainiess Steel 304

  • 삼각 나선형 날개를 가진 바(Bar) 형태

  • 삼각 나선형 날개를 가진 바(Bar) 형태

    - 강한 인장력과 지지력 및 내부식성

    - 건물의 유동에도 이상 없는 안정성

    - 어떤 기후, 온도, 환경에서도 사용 가능

    - 작업의 용이성(시공이 간단하고 신속함)

    - 어떤 건축 재료(벽돌, 블록, 콘크리트, 목재 등)에도 사용가능

    - 경제적인 시공비

    - 건축의 외관 보호

2 보강용 브래킷

  • 벽돌 해체 시 상단 부분의 기존 벽돌이 떨어지지 않도록 지지한다.

  • 아연도금강판(H.G.I)

  • 좌ㆍ우 날개식 보조 지지판을 갖춘 'ㄱ'자 형상 브래킷

  • - 하중에 대한 강한 지지력과 내부식성

    - 시공의 용이성과 편리성

    - 다양한 활용성

    - 경제적 시공비

3 보강용 앵글

  • 개구부 및 창문상인방의 조적 시공 시 하중을 분산시켜 휨이나 처짐을 방지한다.

  • 아연도금강판(H.G.I)

  • 상부에 물결무늬와 보조 지지판을 갖춘 'ㄴ'자 형강

  • - 하중에 대한 강한 지지력과 내부식성

    - 시공의 용이성과 편리성

    - 창틀의 구조적 안정성 확보

    - 경제적인 시공비

부분균열보수공법

시공방법

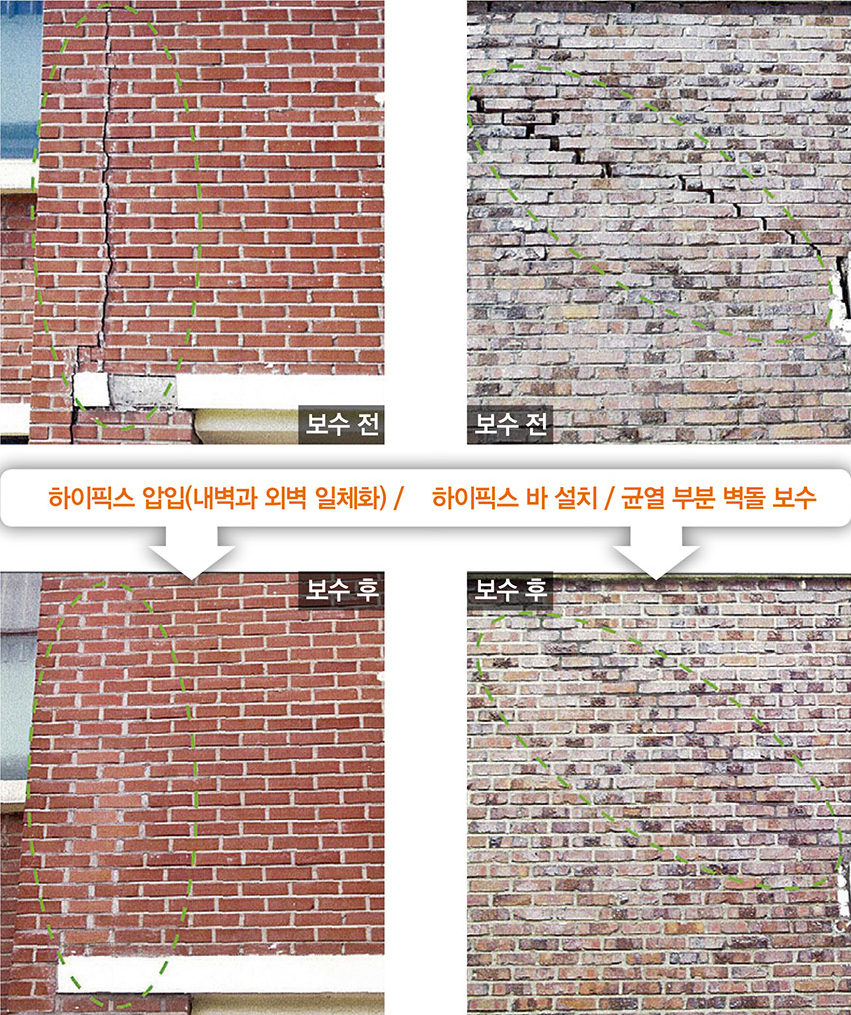

1. 천공

  • 하이픽스 압입지점 먹놓기
  • 하이픽스 압입지점 전동드릴 천공

2. 하이픽스 압입

  • 천공지점 하이픽스 압입
  • 압입 후 동종색상 몰탈마감

3. 균열부분 해체

  • 균열부분 줄눈파쇄용 공구로 줄눈제거 및 벽돌 적출

4. 하이픽스 바 설치

  • 벽돌 5단 단위로 하위픽스 바 설치 및 자중분리
  • 보강보 역할 / 균일한 하중분포

5. 벽돌쌓기 및 줄눈 넣기

  • 균열 부분 벽돌쌓기
  • 기존 줄눈색상에 부합되게 줄눈 넣기

6. 마감

  • 벽돌표면 청소 및 마무리
