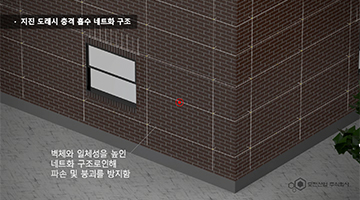

제10-2137915호 내진 보강을 위한 3축 홀더 유닛을 이용한 치장벽돌구조물 및 이의 시공 방법

• 1

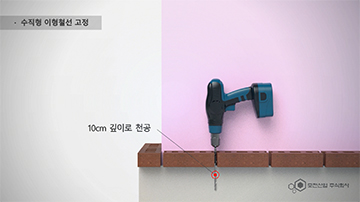

  건축물 외벽 적벽돌 기초 쌓기 후 적벽돌 3개마다 10cm 깊이로 천공

• 2

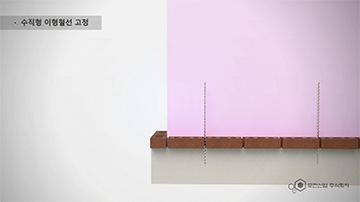

  천공 위치에 Y축 수직 이형철선 고정

• 3

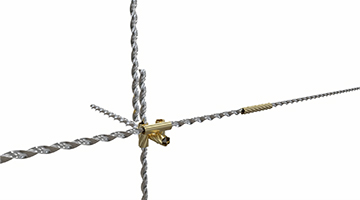

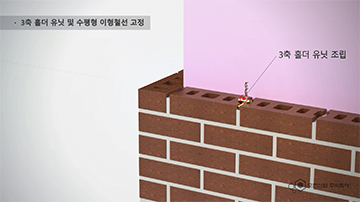

  5단 벽돌 적재 후 3축 홀더 유닛 체결

• 4

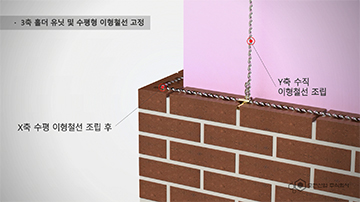

  X축 수평 이형철선 및 Y축 수평 이형철선 조립

• 5

  이후 시공은 10단 벽돌 적재 후 반복 시공

• 6

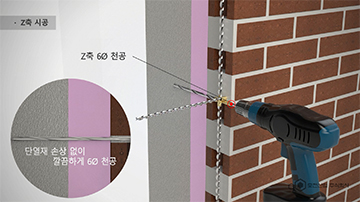

  Z축 Ø6 천공(5~6cm)

• 7

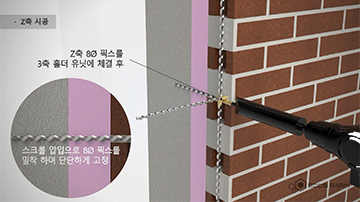

  Z축 Ø8 하이픽스를 3축홀더유닛에 압입 체결

• 8

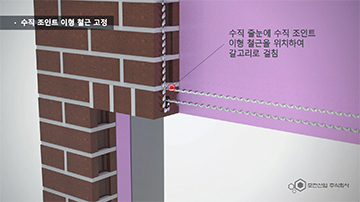

  (창틀부위)수직 줄눈에 수직 조인트 이형 철근을 수평 이형 철선에 갈고리로 걸침

• 9

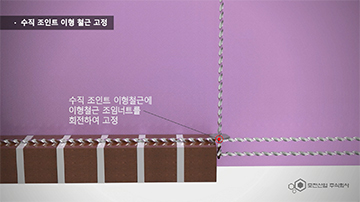

  수직 조인트 이형 철근에 이형 철근 조임 너트를 회전하여 고정 후 상단에 벽돌 시공
