  • 벽돌훼손의
    원인
  • 조적벽체
    보수·복원공법
  • 근대건축물
    보수·복원사례

벽돌훼손의 원인

  • 세월의 경과로 인한 벽돌과 줄눈이 부식, 탈락

  • 벽면의 미장,도색으로 인한 풍화

  • 벽면의 그라인딩으로 인한 풍화

  • 환기 및 채광이 부족, 습기와 배수 시설의 미비

주요공정

  • 벽돌철거

    현장에서 직접 제작하는 정을 햄머드릴에 꽂아 부식된 벽돌만을 골라 뽑아낸다.

  • 모르타르 압입

    모르타르 주입기를 이용하여 벽돌벽 내부까지 밀실하게 모르타르를 채운다.

  • 줄눈보수

    현장에서 직접 제작하는 정을 햄머드릴에 꽂아 훼손이 심한 줄눈을 파내어 재시공한다.

  • 벽돌표면 청소

    Scanding machine으로 벽돌 표면을 다듬거나 청소한다.

지지대 설치

일부 벽돌 철거 후 재시공까지의 벽돌 벽의 붕괴를 예방한다.

  • 아치부분

  • 외벽부분1

  • 외벽부분2

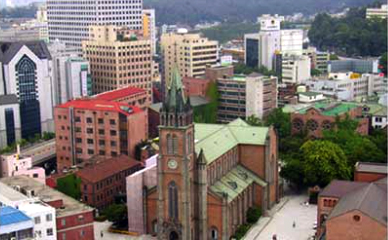

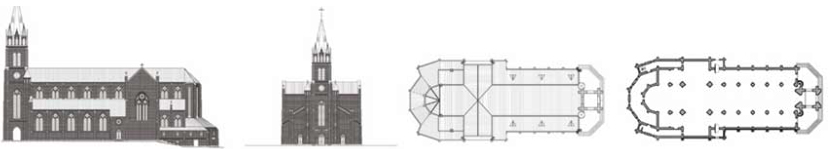

명동대성당

  • 사적 258

  • 서울시 중구 명동2가 1번지

  • 1,409.55m2(427.1평)

  • 2,021,61m2(612.5평)

  • 종교

  • 지하 1층, 지상 3층

  • 코스트(Eugence Jan, George coste)

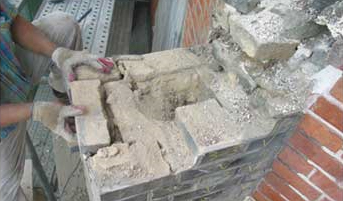

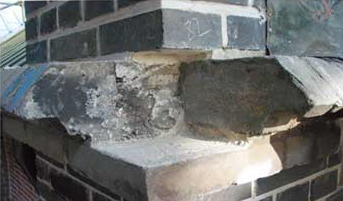

  • 기둥보수 전

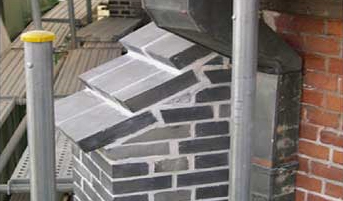

  • 기둥보수 후

  • 기둥보수 전

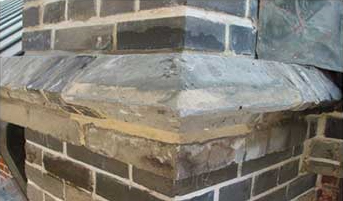

  • 기둥보수 후

  • 외벽보수 전

  • 부식이 심한 벽돌은 뽑아서 새 것으로 교체하고 훼손이 심한 줄눈은 재시공한 모습

  • 외벽보수 후

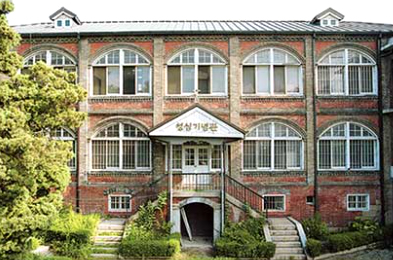

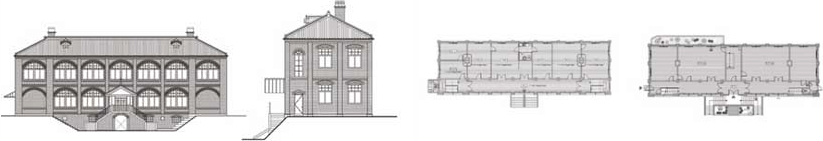

용산신학교와 원효로 성당

  • 사적 255

  • 서울시 용산구 원효로4가 11번지

  • 302,46m2(91.65평)

  • 743.52m2(225.30평)

  • 신학교

  • 지하 1층, 지상 2층

  • 코스트(Eugence Jan, George coste)

  • 학교법인 성심학원

해체

  • 1

  • 2

  • 3

  • 4

  • 5

  • 6

복원

  • 1

  • 2

  • 3

  • 4

  • 5

  • 6

옛 모습으로의 복원 과정

  • 1

    철거되기 전의 증축된 비품 별관

  • 2

    비품 별관을 철거하자 미장면으로 뒤덥혀 원형의 형태를 완전히 잃은 외벽면이 보임

  • 3

    원형벽면을 뒤덮은 미장면을 벗겨내자 심하게 손상된 외벽면의 형태가 드러남

  • 4

    외벽면의 보수 후 원형의 모습을 되찾음.
